Đơn yêu cầu công nhận sáng kiến 2026
Phần mềm PSSE Tool
Tự động nhập số liệu lưới điện vào PSS/E 33, giải trào lưu công suất và xuất kết quả sang bản vẽ AutoCAD
Phạm Tuấn Nam · Nguyễn Văn Hào · Đàm Minh Quang · Nguyễn Thị Thanh Hiền
Xí nghiệp Tư vấn - Công ty Dịch vụ Điện lực miền Bắc
Hiện trạng
Nhập số liệu vào PSS/E bằng tay mất nhiều giờ cho mỗi dự án
5-8 giờ
nhập 100 nhánh đường dây, khoảng 700 ô số liệu
3-5 phút
tính tay cho mỗi máy biến áp 3 cuộn
Cả buổi
sửa lại P, Q, % mang tải trên sơ đồ AutoCAD sau mỗi lần giải lại
Với mỗi đường dây, kỹ sư tra sổ tay thông số dây dẫn, tự tính R, X, B theo chiều dài và trở kháng cơ bản, tính RATEA = √3 × Uđm × Icp rồi gõ vào bảng tính của PSS/E. Sai một ô là sai kết quả của cả phương án.
Hiện trạng
Nhược điểm của công cụ cũ dùng PSS/E 29
| Nhược điểm | Hệ quả |
|---|---|
| Chỉ chạy trên Windows 7 | Phải cài máy ảo Windows 7, chạy chậm, chép file qua lại |
| Không thấy thông số lưới | Phải mở từng bảng PSS/E trong máy ảo để xem số liệu |
| Gửi lệnh vào cửa sổ PSS/E | Cửa sổ PSS/E phải luôn mở; gặp hộp thoại là dừng |
| Giải trào lưu 1 cách (FDNS) | Không hội tụ thì kỹ sư tự thử phương pháp khác |
| Khác phiên bản file lưới | Lưới do Xí nghiệp lập trên bản 33, phải hạ bản qua RAW |
| Không phát triển từ 2013 | Thiếu nhập theo thư viện, tra cứu theo bus, cập nhật P, Q |
Giải pháp
PSSE Tool chạy trực tiếp trên PSS/E 33
Nhập hàng loạt
Đường dây, máy biến áp 2 và 3 cuộn, máy phát từ file CSV; tự tra thư viện, quy đổi pu
Tra cứu theo bus
Gõ số bus, hiện mọi phần tử đấu vào kèm P, Q, % mang tải; thêm, sửa, xóa tại chỗ
Cập nhật P, Q
Phụ tải và nguồn hàng trăm bus từ 1 file CSV cho mỗi chế độ vận hành
Giải trào lưu
Tự thử FDNS, FNSL, FNSL khởi tạo phẳng; chỉ lưu file khi hội tụ
Xuất sang AutoCAD
File .p2c 5 khối số liệu cho trình cắm PSSEToCad; sơ đồ khớp file lưới
Không ghi đè
Kết quả ghi ra *_work.sav hoặc file đặt tên riêng; file gốc giữ nguyên
Hình ảnh phần mềm

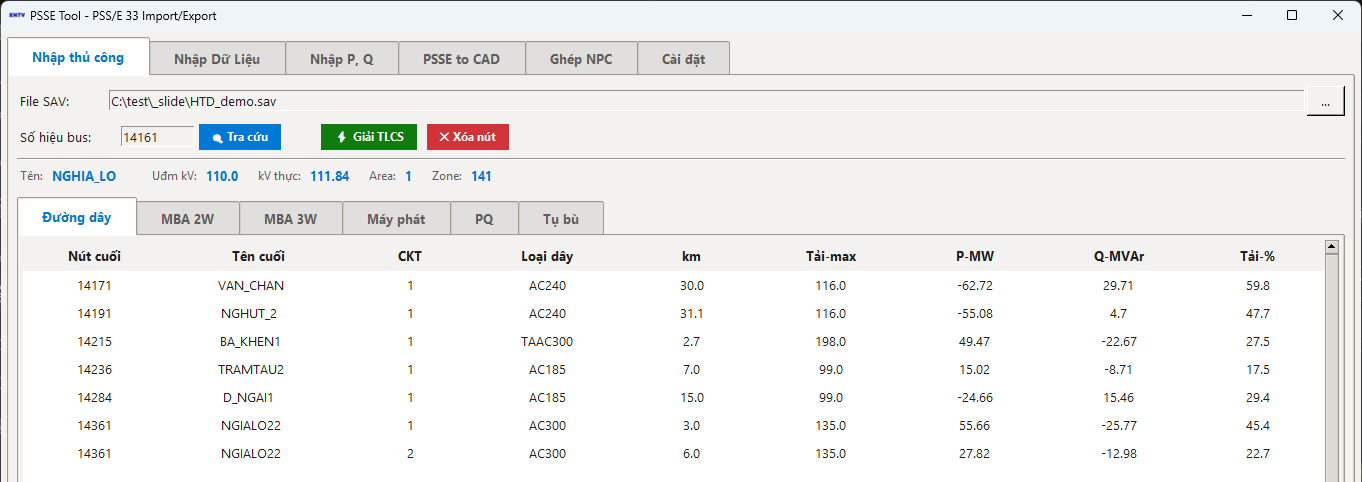

Tra cứu bus trong 1 giây
Ví dụ bus 14161 NGHIA_LO 110 kV: 7 đường dây, 1 máy biến áp 2 cuộn; các thẻ MBA 2W, MBA 3W, Máy phát, PQ, Tụ bù xem tiếp cùng bus.
Hình ảnh phần mềm

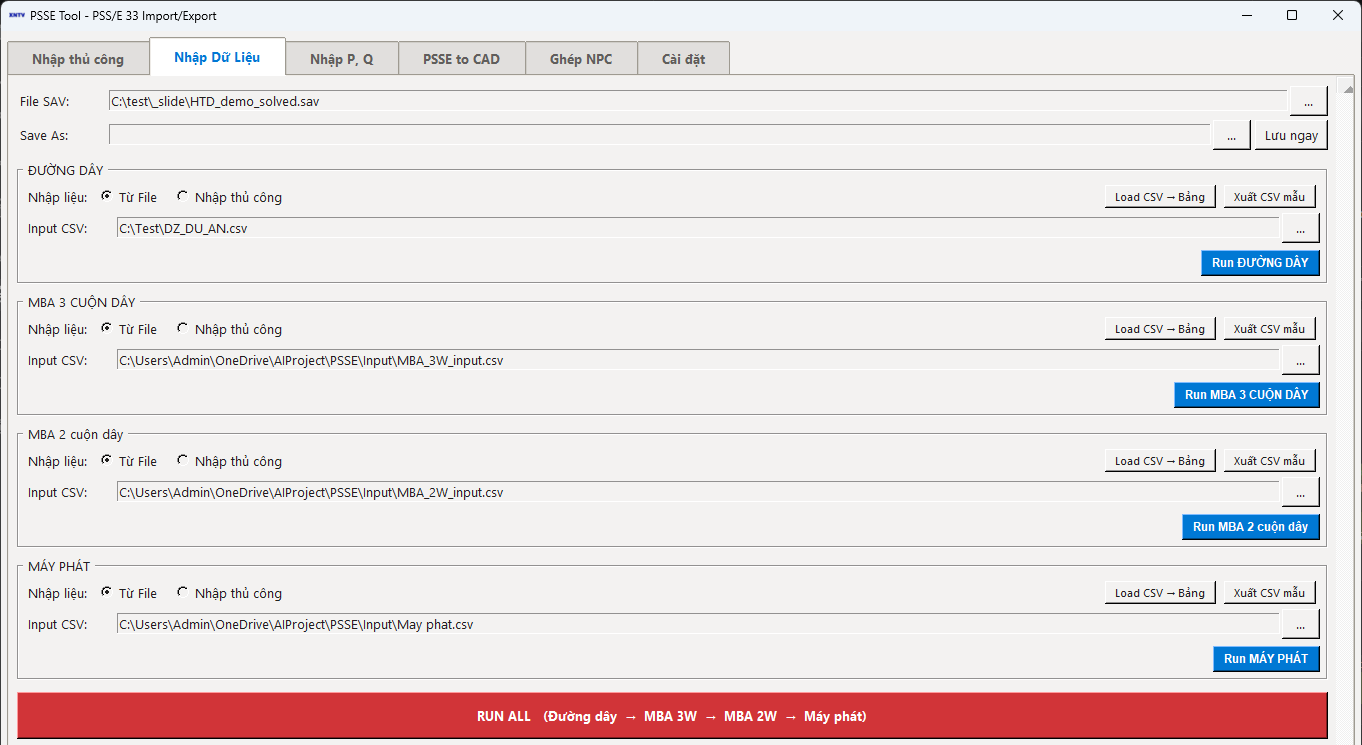

Nhập hàng loạt từ file CSV
Đường dây chỉ cần khai bus đầu, bus cuối, loại dây, chiều dài.
Phần mềm tra data_line.csv, data_MBA.csv và tự quy đổi sang pu.
Lỗi số liệu báo đúng dòng CSV.
Run All chạy lần lượt đường dây, MBA 3 cuộn, MBA 2 cuộn, máy phát.
Hình ảnh phần mềm

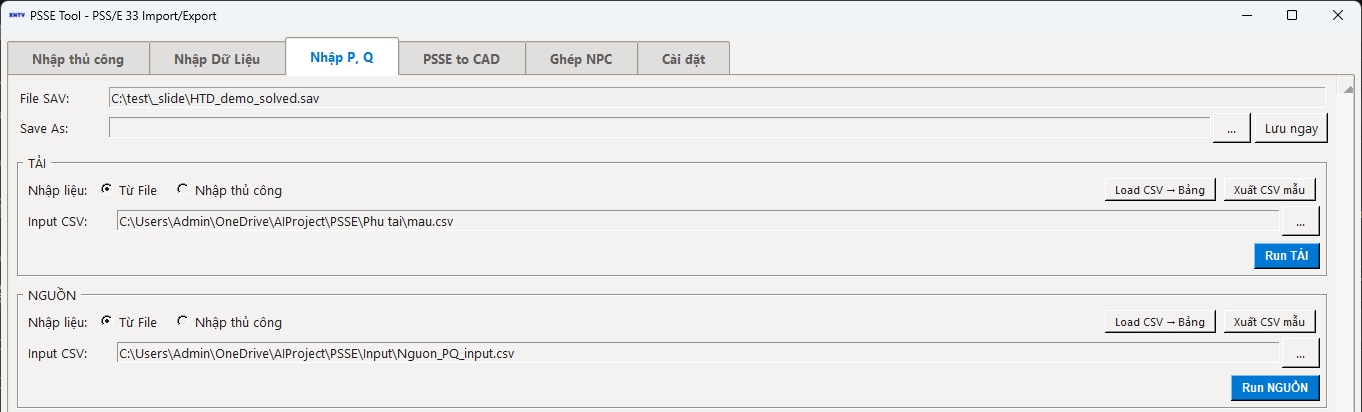

Cập nhật P, Q theo chế độ vận hành và giải trào lưu bằng 1 nút
Nhật ký ghi phương pháp hội tụ và bus có độ lệch công suất lớn nhất.
Hiệu quả
Thời gian làm từng việc trước và sau khi áp dụng
| Công việc | Trước | Sau |
|---|---|---|
| Nhập 100 nhánh đường dây | 5-8 giờ | 30 giây |
| Nhập, sửa 1 máy biến áp 3 cuộn | 3-5 phút | 5 giây |
| Xem mọi phần tử đấu vào 1 bus | 2-3 phút | 1 giây |
| Giải case khó hội tụ | Thử tay từng phương pháp | 1 nút bấm |
| Cập nhật sơ đồ AutoCAD | Cả buổi sửa tay | Xuất lại .p2c |
| Cập nhật P, Q hàng trăm bus | Sửa từng bus | Vài giây |
Số tiền làm lợi năm đầu tiên
115.200.000 đồng
03 kỹ sư × 2 ngày công/tuần × 24 tuần có việc tính toán PSS/E × 800.000 đồng/ngày công
Tính theo mức 3 ngày công/tuần: khoảng 172.800.000 đồng. Chưa tính phần giảm sai sót số liệu trong hồ sơ tư vấn.
Áp dụng
Dùng tại Xí nghiệp từ tháng 5/2026, nhân rộng được ở đơn vị có PSS/E 33
Đã áp dụng
03 kỹ sư tính toán hệ thống điện của Xí nghiệp Tư vấn dùng cho các đề án, dự án lưới điện.
Cập nhật từ bản v1 (tháng 5/2026) đến v14 (tháng 8/2026) theo góp ý của kỹ sư.
Nhân rộng
Sao chép file chạy và thư viện thông số sang máy có PSS/E 33 là dùng được.
Hướng mở rộng: tính lần lượt các sự cố N-1 toàn lưới, lập chương phân tích hệ thống điện dạng Word.
Đề nghị Hội đồng xét công nhận giải pháp là sáng kiến.
